Výlez na plochou střechu
Výlez na plochou střechu se střešními schody s žebříkem od DOLLE

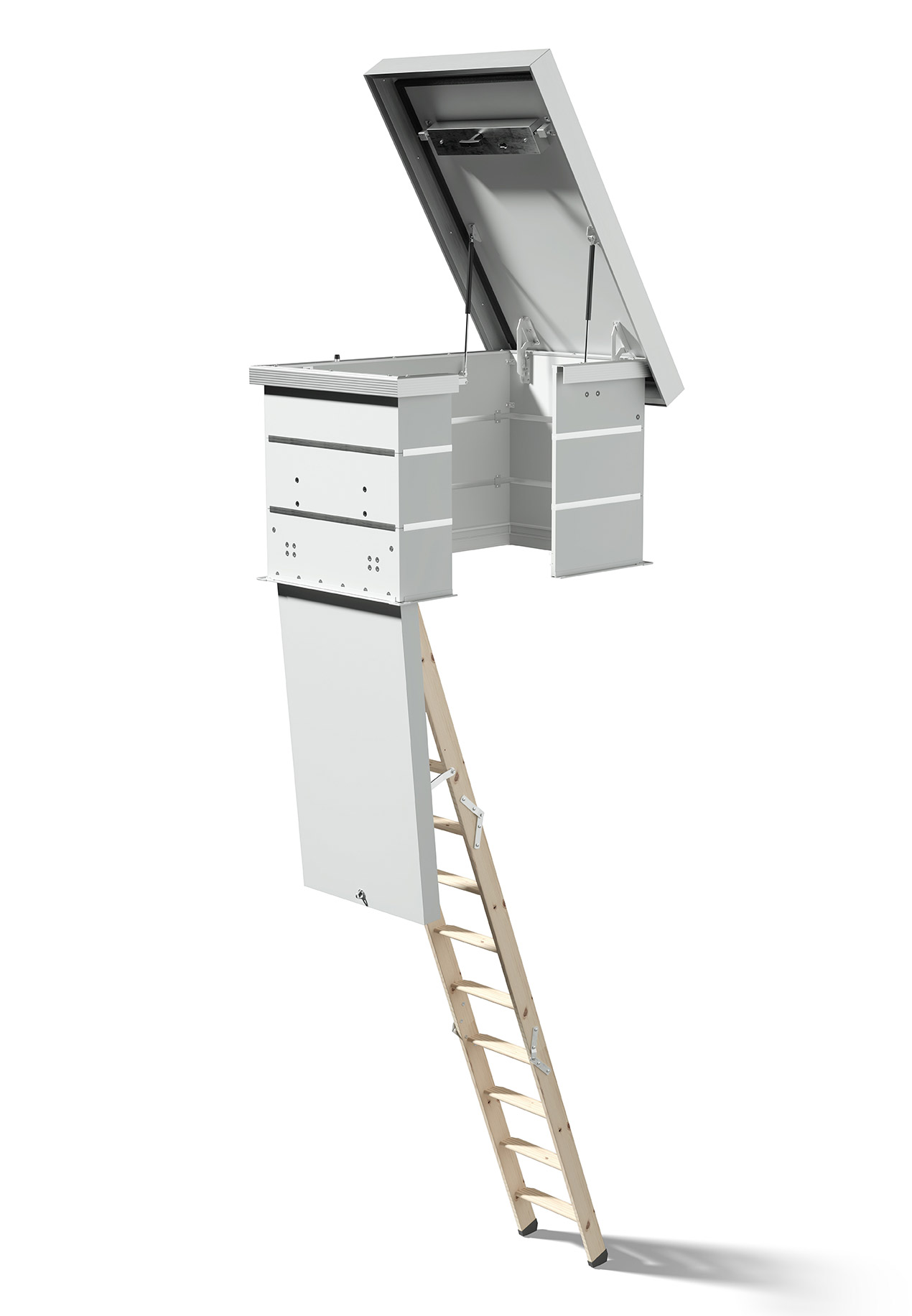

DOLLE Střešní výlez nabízí optimální a bezpečnou cestu nahoru na ploché střechy. Modulární kombinace střešních výlezů je navržena tak, aby poskytovala nejbezpečnější a nejpohodlnější způsob přístupu na střechu. Střešní výlez je dle potřeby kombinován s půdními schody a prodlužovací schránkou DOLLE- v závislosti na výšce stropní konstrukce a podlahy. Střešní výlez se snadno používá, má dobrou ergonomickou rukojeť a 2 silné plynově tlakové pružiny na vnitřní straně poklopu.

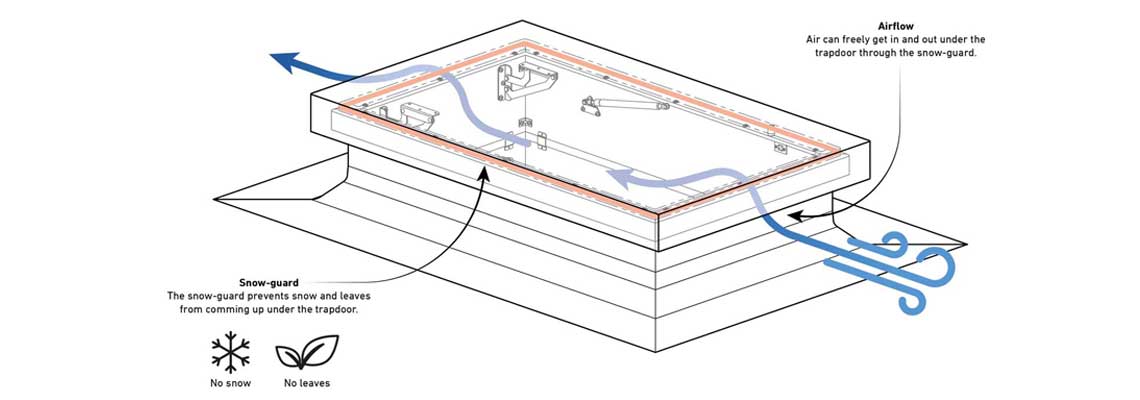

Pro úplnou odolnost proti povětrnostním vlivům je poklop zakryt žárově pozinkovanou ocelovým opláštěním. Díky mírnému sklonu na víku nedochází zde k hromadění vody, což zajišťuje, že voda ze střešního výlezu kdykoli stéká. Sněhová zábrana v poklopu udržuje sníh a prach vně a umožňuje cirkulaci vzduchu v prostoru střešního poklopu. Připraveno pro montáž cylindrického zámku. Dodatečné nášlapy vyrobené z hliníku v plášti usnadňují pohodlný přístup. Hliníkové nášlapy jsou již namontovány v extra prodlužovací schránce.
Modulové řešení výlezu na plochou střechu se skládá ze 3 částí:
1) Střešní poklop vyrobený z žárově pozinkované oceli
Počítaje v to:
Ochrana proti sněhu
Připraveno pro montáž cylindrického zámku
Protiskluzové profily hran z hliníku
1x madlo – ovládání jednou rukou
2x plynově tlakové pružiny pro snadné otevírání poklopu
2) Extra schránka prodlužovací schránka
Počítaje v to:
Hliníkový nášlap s protiskluzem vsazený ve schránce.
H-profilové lišty a spojovací svorky.
3) DOLLE Půdní skládací schody
- clickFIX® 76G / clickFIX® 76G na míru
- clickFIX® Thermo / clickFIX® Thermo na míru
- clickFIX® Comfort / clickFIX® Comfort na míru
- clickFIX® Thermo Comfort
- REI 45 na míru ( výška schránky min. 45 cm )
REI 45 Comfort - REI 45 Comfort na míru ( výška schránky min. 45 cm )
- SW56-4 na míru ( výška schránky min. 45 cm )
- clickFIX® 76G VARIO / clickFIX® 76G VARIO na míru ( výška schránky min. 45 cm )
MODULÁRNÍ SYSTÉM VÝLEZ NA PLOCHOU STŘECHU - SNADNÁ INSTALACE
Velká výhoda DOLLE Výlezu na plochou střechu spočívá v modulární konstrukci s jednotlivými lehkými komponenty. Instalujete jeden po druhém bez použití jeřábu a pouze jedním člověkem:
1) Namontujte půdní schody
2) Přidejte přidejte prodlužovací schránku/schránky (max. 4 obaly)
3) Namontujte výlez na plochou střechu – a máte hotovo!

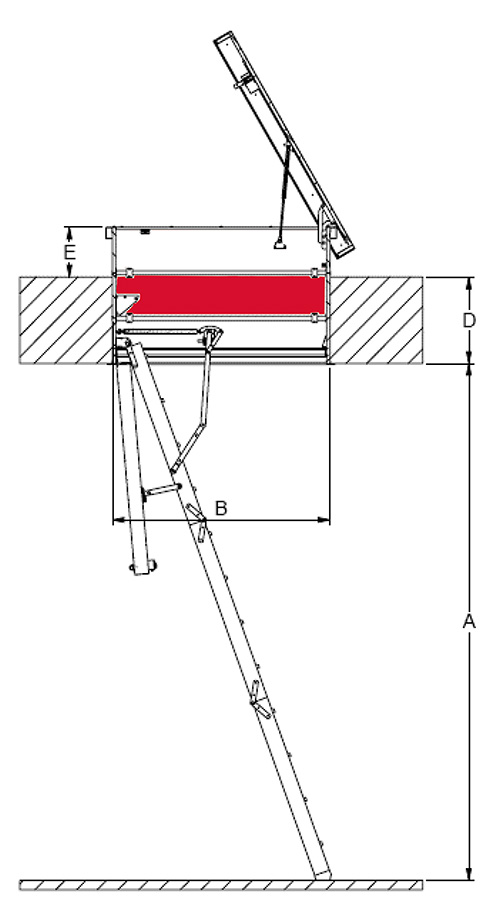

ROZMĚRY
Výška podlaha-strop (A)
do 274 cm jako standard
Maximilní výška na zakázku:
clickFIX® 76G: 332 cm
clickFIX® 76 Comfort: 284,6 cm
clickFIX® 76 Thermo: 274 cm
clickFIX® VARIO: 239 - 415 cm
REI 45: 336 cm
REI 45 Comfort: 290,8 cm
REI 60 VARIO: 244 - 422 cm
SW56-4: 336 cm
(Délka schránky 140 cm)
Velikost otvoru (B)
110/120/130/140 cm
Na zakázku možné 110 - 160 cm
Velikost otvoru šířka
60/70 cm
Na zakázku možné 60 - 80 cm
Konstrukční výška (D)
clickFIX® 76G: min. 28.35 cm - max. 124.95 cm
clickFIX® 76 Comfort: min. 28.35 cm - max. 124.95 cm
clickFIX® 76 Thermo: min. 28.35 cm - max. 124.95 cm
clickFIX® VARIO: min. 49.15 cm - max. 121.45 cm
REI 45: min. 49.15 cm - max. 121.45 cm
REI 45 Comfort: min. 49.15 cm - max. 121.45 cm
REI 60: min. 49.15 cm - max. 121.45 cm
REI 60 VARIO: min. 49.15 cm - max. 121.45 cm
SW56-4: min. 49.15 cm - max. 121.45 cm
Minimální přesah nad střechu (E)
20 cm.
Celková výška (D + E)
clickFIX® 76G: min. 48.35 - max. 144.95 cm
clickFIX® 76 Comfort: min. 48.35 - max. 144.95 cm
clickFIX® 76 Thermo: min. 48.35 - max. 144.95 cm
clickFIX® VARIO: min. 69.15 - max. 141.45 cm
REI 45: min. 69.15 - max. 141.45 cm
REI 45 Comfort: min. 69.15 - max. 141.45 cm
REI 60: min. 69.15 - max. 141.45 cm
REI 60 VARIO: min. 69.15 - max. 141.45 cm
SW56-4: min. 69.15 - max. 141.45 cm
Výlez na ploché střechy
Výlez na plochou střechu DOLLE je optimálním řešením pro přístup na střechu. Poklop lze kombinovat s půdními schody DOLLE CLICKFIX® 76 GOLD, CLICKFIX® THERMO, CLICKFIX® COMFORT a REI 45, SW-56, CLICKFIX® 76G VARIO a se schody vyrobenými na míru.
Výlez na plochou střechu dolle - pohodlný výstup na střechu
Modulový poklop byl navržen tak, aby zaručoval bezpečný a pohodlný přístup na střechu. Ke komfortu přispívají další hliníkové nášlapy instalované v modulových schránkách, které umožňují pohodlný výstup na střechu. Ergonomické madlo a dvě plynově tlakové pružiny instalované v poklopu zase usnadňují jeho snadné otevírání a zavírání. Borovicová modulová schránka je lakovaná bílou barvou.
Bezpečný přístup na ploché střechy - DOLLE
Pro dosažení nejvyšší odolnosti vůči měnícím se povětrnostním podmínkám je kryt poklopu výlezu na ploché střechy vyroben z žárově pozinkované oceli. Provedení krytu se sklonem 1 cm/m chrání před hromaděním vody. Speciální těsnění zabraňuje pronikání sněhu a nečistot dovnitř a zajišťuje cirkulaci vzduchu uvnitř schránky. Gumová zarážka a hliníkový profil chrání kryt. Malý prostor mezi profilem a krytem zajišťuje ventilaci. Poklop je také vybaven dvojitým zámkem připraveným pro instalaci cylindrické vložky.
Výhody:
› pohodlný přístup na střechu díky půdním schodům a dalším nášlapům ve schránce,
› integrovaný ventilační systém zabraňuje kondenzaci vodní páry a tvorbě plísní,
› dodatečná ochrana chrání před sněhem a nečistotami a zajišťuje cirkulaci vzduchu,
› konstrukce krytu zabraňuje shromažďování vody,
› snadná instalace.
3 ZÁKLADNÍ PRVKY MODULOVÉHO VÝLEZU NA PLOCHÉ TŘECHY DOLLE:
1. ZAKRYTÍ HORNÍHO POKLOPU ŽÁROVĚ ZINKOVANOU OCELÍ
Orní poklop připravený pro montáž cylindrického zámku obsahuje:
- ochranu proti sněhu,
- protiskluzové hliníkové profily,
- madlo pro snadný vstup,
- plynově tlakové pružiny pro snadné otevírání.
2. PŘÍDAVNÁ SCHRÁNKA
Obsahuje:
- hliníkový protiskluzový nášlap,
- H profily a kovové svorky.
3. PŮDNÍ SCHODY DOLLE - výběr modelu
- clickFIX® 76 Gold / speciální velikost clickFIX® 76 Gold,
- clickFIX® Thermo / clickFIX® Thermo Comfort,
- REI 45 speciální velikost (výška schránky 45 cm),
- Speciální velikost REI 45 Comfort,
- SW-56 speciální velikost (výška schránky 45 cm),
- clickFIX® 76 GOLD VARIO (maximální výška 415 cm).
MODULOVÝ SYSTÉM VÝLEZU NA PLOCHÉ STŘECHY – SNADNÁ INSTALACE
Velkou výhodou výlezu na plochou střechu DOLLE je jeho lehká modulová konstrukce. Díky tomu může montáž provádět jedna osoba – bez použití výtahu. Instalace probíhá ve třech krocích:
- montáž půdních schodů,
- instalace přídavného boxu (max. 4 moduly),
- montáž horního krytu.
INSTALACE KROK ZA KROKEM:
1. Nainstalujte půdní schody DOLLE podle montážního návodu, který je k nim připojen.
clickFIX® 76 Gold / speciální velikost clickFIX® 76 Gold,
clickFIX® Thermo / clickFIX® Thermo Comfort,
REI 45 speciální velikost (výška krabice 45 cm),
Speciální velikost REI 45 Comfort,
SW-56 speciální velikost (výška krabice 45 cm),
clickFIX® 76 GOLD VARIO (maximální výška 415 cm).
2. Nainstalujte další modulové schránky (maximálně 4 moduly):
- naneste montážní lepidlo na horní okraj schránky a nasaďte H profily, které jsou součástí sady,
- znovu naneste montážní lepidlo a namontujte další krabici. Opakujte proces tolikrát, kolik máte schránke pro sestavu,
- schránka poklopu výlezu na ploché střechy se montuje stejným způsobem jako modulová schránka,
- nakonec přišroubujte montážní svorky nad mezerou mezi schránkami. Vzdálenost mezi svorkami musí být 50 mm od rohu schránky.
Vnější střešní krytina musí být umístěna na rámu schránky 30 mm pod horní hranou rámu -od poklopu, aby se poklop mohl zavřít.
3. Nainstalujte horní kryt
pomocí šroubů obsažených v sadě nainstalujte hliníkové lišty na schránku výlezu na plochou střechu,
- přišroubujte gumové zarážky ke schránce,
- připevněte panty ke krytu poklopu,
- připojte plynové pružiny ke schránce a zajistěte je přiloženými pojistkami( kroužky).
Připraveno - to jsou všechny kroky, které musíte provést při instalaci Výlezu na plochou střechu DOLLE. Pokud vám postup není jasný, podívejte se na videonávod níže.
často kladené dotazy
Náš výlez na plochou střechu je neizolovaný. Izolace je definována půdními schody směrem dolů a zde hodnota U závisí na typu zvolených půdních schodů.
Místo toho je u poklopu výlezu na ploché střechy zajištěna cirkulace vzduchu, takže nedochází ke kondenzaci v „dutině“ mezi půdními schody v podkroví a poklopem výlezu na ploché střechy.
Při instalaci výlezu na ploché střechy se nejprve montuje schránka - střešní krytinu lze montovat přímo ze střechy a to až 3 cm od horní hrany schránky. Když je toto hotovo, před namontováním poklopu namontujte hliníkové lemovací lišty na horní hranu schránky. Podívejte se také na montážní video..
Ne, když se namontuje střešní krytina(fólie)a hliníková lemovací lišta a na závěr víko poklopu, máte hotovo. Podívejte se na montážní video.
Poklop na plochou střechu 120 x 70 cm váží 30,4 kg a schránka váží 9,6 kg.
Odvodnění z ploché střechy je mezi 2 a 10 stupni, takže sklon střechy je maximálně 10 stupňů.
Doporučujeme alespoň jednou ročně provést následující údržbu:
Zkontrolujte všechny šrouby a čepy a pokud josu volné je dotáhněte.
Naneste olej na pohyblivé části.
Zkontrolujte, zda se střešní poklop otevírá s malou námahou a zda plynová pružina může udržet poklop otevřený.
Pokud je nainstalován zámek, vyzkoušejte funkčnost zámku.
Zkontrolujte, zda jsou sestavy mezi všemi prvky poklopu stále sestavené a utažené.
Bohužel to není možné, protože to ovlivní všechny úhly ve vztahu k otevření poklopu na ploché střechy i schodů. Sklon střechy může být maximálně 10 stupňů.
Ano, můžete – pro nastavení horního poklopu jej zde můžete utáhnout, abyste vytvořili skutečně pevné spojení víka se rámem schránky.
