Při instalaci zábradlí je zásadní zvolit správné šrouby a metody uchycení, aby byla zajištěna stabilita a dlouhodobá odolnost. Volba závisí především na materiálu, do kterého bude zábradlí upevněno.
Na jaký materiál budete zábradlí montovat?
Dřevo
Beton
Vruty do dřeva
vruty Ø10 mm
minimální délka 60 mm.
Rozpěrné šrouby (expanzní kotvy)
rozpěrné šrouby M10
minimální délka 65 mm.
Hmoždinky a vruty
Hmoždinky Ø12 mm a Ø12 plugs and
vruty Ø10 mm
minimální délka 60 mm.
Při instalaci zábradlí je zásadní zvolit správné šrouby a způsoby upevnění, aby byla zajištěna stabilita a dlouhodobá odolnost. Volba závisí především na materiálu, do kterého bude zábradlí montováno.
Na jaký materiál budete zábradlí montovat?
Dřevo
Vruty do dřeva
vruty Ø10 mm
minimální délka 60 mm.
Concrete
Rozpěrné šrouby (expanzní kotvy)
rozpěrné šrouby M10
minimální délka 65 mm.
Hmoždinky a vruty
hmoždinky Ø12 mm a
vruty Ø10 mm
minimální délka 60 mm.
Tento průvodce slouží jako obecné doporučení pro výběr šroubů a způsobů uchycení pro zábradlové systémy DOLLE. Je však důležité mít na paměti, že stavební konstrukce a použité materiály se mohou výrazně lišit, a proto správná metoda upevnění závisí na konkrétních podmínkách daného projektu.
The user is fully responsible for assessing:
Nosnosti a kvality materiálu (např. pevnost betonu, tvrdost dřeva atd.).
Zda délka a průměr šroubů postačují k zajištění stabilní a trvanlivé instalace.
Zda jsou zapotřebí delší šrouby, větší hmoždinky nebo alternativní způsob upevnění.
Zda je instalace provedena správně a v souladu s platnými stavebními předpisy a bezpečnostními požadavky.
Společnost DOLLE nenese odpovědnost za nesprávnou instalaci, nevhodný výběr šroubů nebo hmoždinek ani za škody způsobené nedostatečným upevněním nebo nesprávným posouzením podkladu. V případě pochybností ohledně výběru upevňovacích prvků se doporučuje konzultace s odborníkem.
Co jsou vruty, rozpěrné šrouby a hmoždinky?

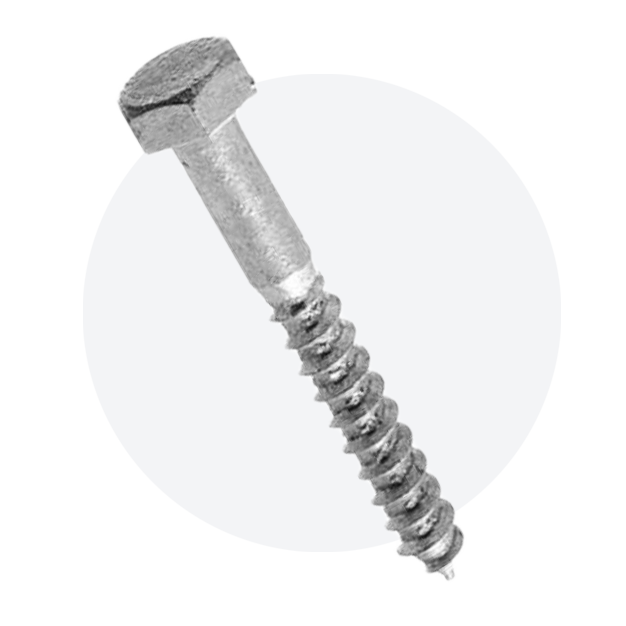

Vruty do dřeva
Popis
Vrut do dřeva je robustní šroub s šestihrannou hlavou, který se utahuje pomocí klíče nebo nástrčné hlavice.
Použití
Běžně se používá pro upevnění do dřeva nebo ve spojení s hmoždinkami pro montáž do zdiva a betonu.
Výhody
Zajišťuje velmi pevné spojení, ideální pro těžké konstrukce jako jsou zábradlí nebo ploty.

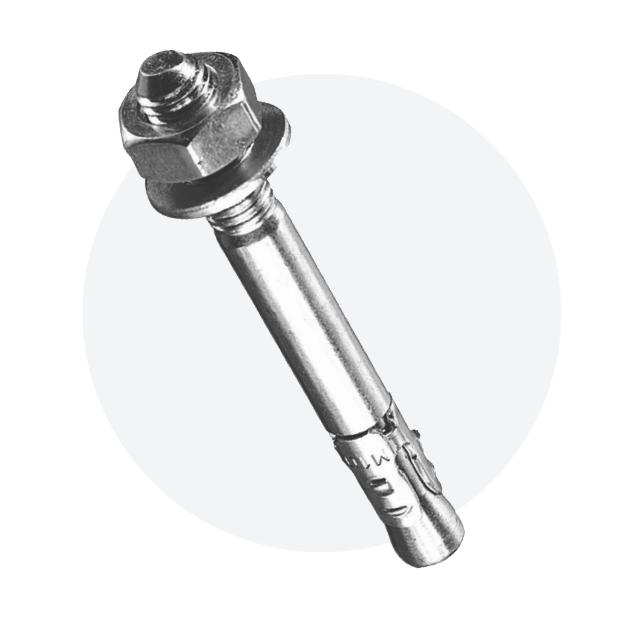

Rozpěrné šrouby
Popis
Rozpěrný šroub se skládá ze šroubu a kovové rozpěrné objímky. Při utahování se objímka roztahuje a pevně zaklesne do materiálu.
Použití
Ideální pro upevnění do betonu a zdiva, kde je nutné silné a bezpečné ukotvení.
Výhody
Mimořádně pevné řešení, vhodné pro montáže, které musí unést vysoké zatížení a odolávat velkým silám.

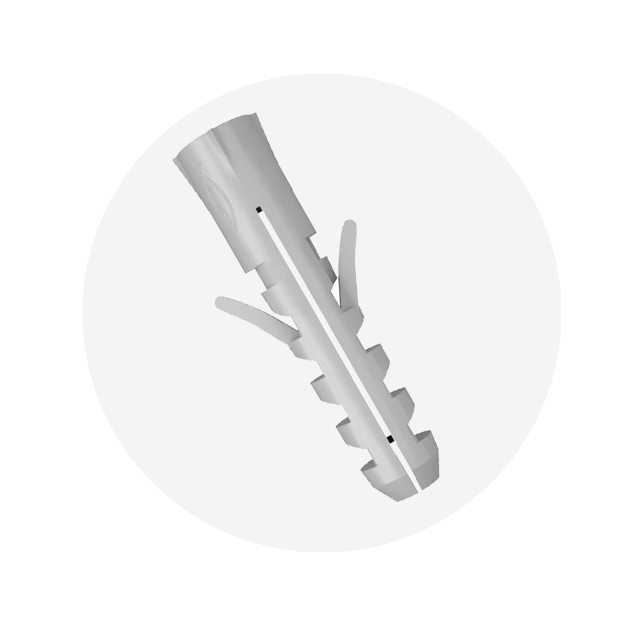

Hmoždinky
Popis
Hmoždinka je malá plastová nebo kovová objímka vložená do předvrtaného otvoru ve zdivu nebo betonu. Při zašroubování vrutu se hmoždinka roztáhne a vytvoří pevné ukotvení.
Použití
Používá se ve spojení s vruty do dřeva při montáži do zdiva a betonu.
Výhody
Zajišťuje, že vrut zůstane pevně ukotven i v materiálech, kde by samotný závit nedokázal dostatečně držet.
Velikost šroubu a hmoždinky
Aby bylo zajištěno správné a stabilní upevnění, je důležité zvolit správnou kombinaci šroubu a hmoždinky. Velikost šroubu a hmoždinky závisí na zatížení i na materiálu, do kterého je šroub montován.
Vztah mezi velikostí šroubu a hmoždinky
Obecné pravidlo:
Hmoždinka by měla mít o něco větší průměr než šroub, aby mohl šroub hmoždinku roztáhnout a vytvořit pevné ukotvení.

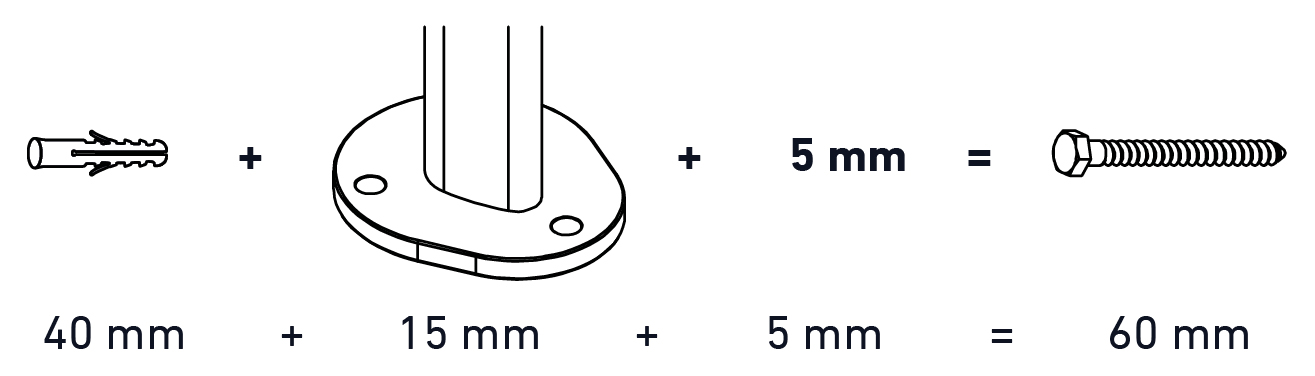

Výpočet délky šroubu
Délka hmoždinky + tloušťka základny zábradlí + 5 mm = délka šroubu
Příklad

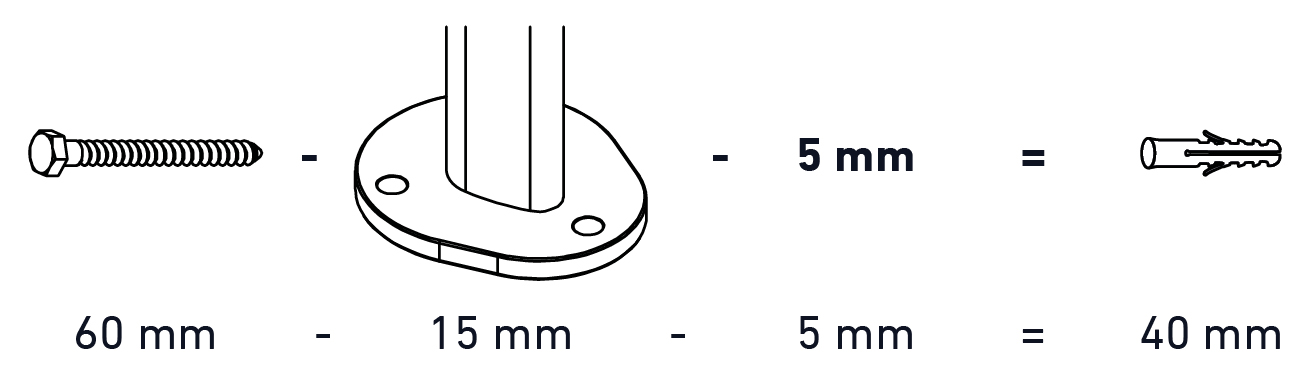

Výpočet délky hmoždinky
Délka šroubu - tloušťka základny zábradlí - 5 mm = délka hmoždinky
Příklad
Volba šroubů pro vnitřní nebo vnější použití
Vnitřní použití
Elektrolyticky pozinkované šrouby jsou dostačující.
Venkovní použití
Proti korozi se doporučují žárově zinkované nebo nerezové šrouby (A2 nebo A4).
Příprava otvorů pro vrtání
Aby bylo zajištěno pevné a trvanlivé upevnění rozpěrných šroubů nebo kotev, je důležité otvor správně vyvrtat a vyčistit.
Drilling the hole Vrtání otvoru
Použijte vrták se stejným průměrem jako má hmoždinka nebo kotva (např. vrták Ø12 mm pro kotvu Ø12 mm).
Vrtejte do plné hloubky, aby byl zajištěn dostatečný prostor pro kotvu nebo šroub.
Při použití rozpěrných šroubů by měl být otvor o něco hlubší než samotný šroub, aby se kotva mohla správně roztáhnout.
Čištění otvoru
Použijte vysavač, stlačený vzduch nebo kartáček k odstranění veškerého uvolněného materiálu.
Před vložením hmoždinky nebo rozpěrného šroubu se ujistěte, že je otvor zcela čistý a suchý.
Vzdálenost od okraje při montáži do betonu
Při instalaci zábradlí do betonu je důležité zohlednit vzdálenost od okraje – tedy vzdálenost mezi vyvrtaným otvorem a okrajem betonového podkladu. Pokud je upevnění umístěno příliš blízko okraje, může dojít k prasknutí betonu, což oslabí instalaci a může představovat bezpečnostní riziko.
Minimální vzdálenost od okraje pro montáž do betonových desek je 8 cm, aby byla zajištěna dostatečná pevnost a aby nedošlo k prasknutí betonu při zatížení.
U rozpěrných šroubů platí, že čím větší je jejich průměr, tím větší by měla být doporučená vzdálenost od okraje – pro šrouby M10 se doporučuje minimálně 8 cm.
